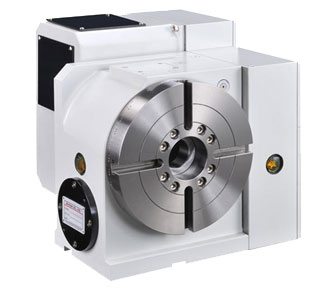

•旋轉臺直徑Ø170mm , Ø210mm , Ø255mm.
•采用大型高精密交叉滾子軸承 (CROSS ROLLER)。
•新型強力型煞車機構無需使用油壓單元，無漏油之虞。
•采用高效率、高齒深的雙導程蝸桿傳動。
•護罩采O型環全圓周防水處理，防水效果最佳。
規格：
| 型號 | GV-170SB | GV-210SB | GV-255SB | ||
|
盤面直徑 |
mm |
Ø170 | Ø210 | Ø255 | |
|
中心孔直徑 |
mm |
Ø40H7 | Ø40H7 | Ø40H7 | |
|
中心貫穿孔尺直徑 |
mm |
Ø40 | Ø40 | Ø40 | |
|
中心高度(立式位置) |
mm |
135 | 160 | 160 | |
|
工作臺T型槽寬度 |
mm |
12H7 | 12H7 | 12H7 | |
|
導塊寬度 |
mm |
18H7 | 18H7 | 18H7 | |
|
驅動壓力／驅動方式 |
kg/cm2 |
5 / 氣壓 |
5 / 氣壓 |
5 / 氣壓 |
|
|
鎖緊扭矩 |
kg/m |
25 | 40 | 40 | |
|
伺服馬達型號 |
發那科 |
- |
α4i | α4i | α4i |
|
三菱 |
- |
HF54T | HF54T | HF54T | |
|
減速比 |
- |
1:90 | 1:90 | 1:90 | |
|
最高回轉數 |
min-1 |
44.4 | 44.4 | 44.4 | |
|
工作慣性容量 |
kg.cm.s2 |
5.5 | 8.4 | 20.7 | |
|
最小單位設定 |
deg. |
0.001° | 0.001° | 0.001° | |
|
分度精度 |
sec. |
20" | 20" | 20" | |
|
重復精度 |
sec. |
6" | 6" | 6" | |
|
旋轉工作臺重量（不含伺服馬達） |
kg |
90 | 104 | 150 | |
|
容許負載容量 |
立式 |
kg |
75 | 75 | 75 |
|
臥式 |
kg |
- | - | - | |
|
使用尾座 |
kg |
150 | 150 | 150 | |
|
鎖緊扭力 |
F |
kg |
1400 | 1400 | 1400 |
FXL |
kg/m |
102 | 102 | 102 | |
FXL |
kg/m |
25 | 40 | 40 | |
|
容許切削扭矩 |
 |
kg/m |
15 | 26 | 26 |
